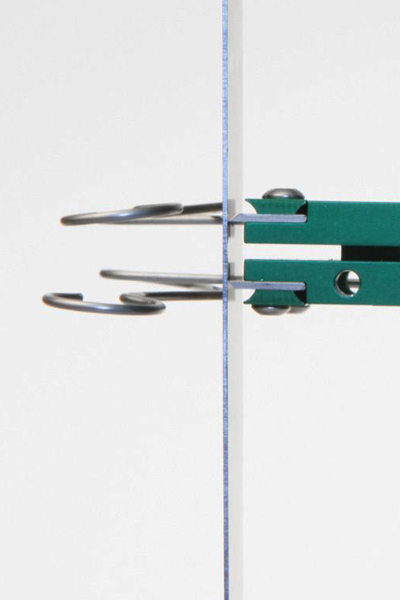

Kompaktes und sehr leichtes Extensometer zur direkten Dehnungsmessung an empfindlichen Materialproben.
Das robuste Dual-Flexure-Design erlaubt auch zyklische Tests in Zug- und Druckrichtung.
Zur Adaption an unterschiedliche flache oder runde Probenkörper nach DIN-, ISO- oder ASTM-Normen stehen mehrere Schneidklemmen und unterschiedliche Haltefedern zur Verfügung.
Dehnungssensoren der Baureihe FDM-100 können mit Messlängen von 3mm bis 50mm und 1% bis 25% Dehnung geliefert werden.
Um die korrekte Einstellung der Messlänge zu gewährleisten, wird während dem Aufstecken des Extensometer auf den Probenkörper ein Justierstift eingesteckt.
Durch das sehr geringe Gewicht von ca. 8g werden die typischen Messfehler bei Kontakt-Extensometer minimiert.
Um Querkrafteinflüsse bei sehr empfindlichem Material zu minimieren, kann eine zusätzliche Aufhängung angebracht werden.
Das Signal des Dehnungsmessstreifens wird in der mitgelieferten DAQ-Box verstärkt, digitalisiert und zusammen mit den äquidistant aufgenommenen Kraftwerten an die Prüfmaschinensteuerung FMT-317 geschickt. Ab der Software-Version 1.13 erkennt die Steuerung den angeschlossen Dehnungssensor und zeigt die absoluten Längenmesswerte an.
In den Messergebnissen einer Prüfung stehen wahlweise die absoluten Werte oder die relative Dehnung zur Verfügung.
Die absoluten Längenmesswerte können in der Steuerung auch zu Regelung genutzt werden und außerdem verhindert eine Grenzwertüberwachung die Überlastung des Dehnungsaufnehmers während der Prüfung.
