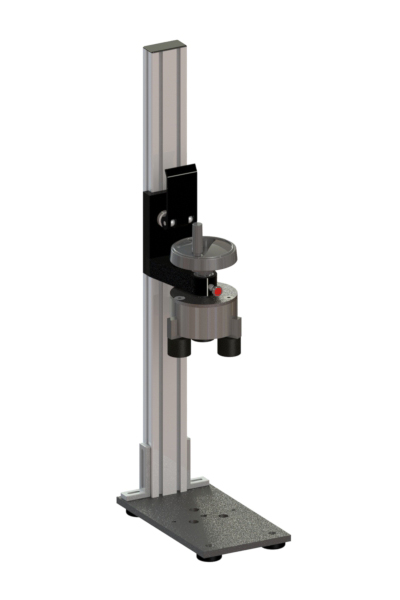

Der vertikale Prüfstand ergänzt das Drehmomentprüfgerät TTT-300 und ist für die Kalibrierung von Drehmomenschrauber konzipiert.

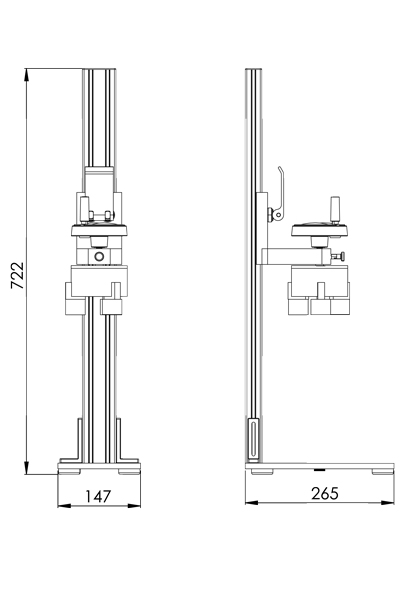

Durch Einlegen und Einspannen des zu kalibrierenden Werkzeugs können die in DIN EN ISO 6789 geforderten Vorgaben zur korrekten Drehmomenteinleitung einfach eingehalten werden. Die Schnell-Spanneinrichtung mit 3-Backenfutter hält den Schrauber am Griff und läßt sich vertikal in der Y-Achse zur Einstellung der Länge verschieben und mit einem Schnellspanner fixieren.
Durch Drehen des Handrades wird der zu prüfende Drehmomentschrauber in der am Zentrum des Prüfgeräts ausgerichteten Achse bewegt und das Moment bis zum Auslösen des Schraubers gleichmäßig und entsprechend der Normforderung gesteigert.
Die freie Drehbewegung kann für die Prüfung von motorischen Schraubern festgesetzt werden. Der vertikale Prüfstand kann durch den horizontalen Prüfstand TTT-920 zu einem kompletten Prüfsystem erweitert werden.
Haben Sie eine Frage zu dieser Lösung?
Nehmen Sie Kontakt auf und sprechen Sie jetzt mit einem unserer technischen Vertriebsingenieure...
Sprechen Sie mit einem Experten
Überprüfung von Drehmomentschraubern >> für handbetätigte, anzeigende und auslösende Werkzeuge.
Präzise Drehmomenteinleitung >> durch sicheres und lagegenaues Einspannen des Werkzeugs.
Zur Kalibrierung nach DIN EN ISO 6789 >> einfache Umsetzung der Normvorgaben.
